Menşe yeri: | Çin |
Marka adı: | YUSH |
Sertifika: | CE,ROHS, FCC |
Model numarası: | YSV-5A |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | business negotiation |
Ambalaj bilgileri: | plywooden durum |
Teslim süresi: | 5-10 gün |
Ödeme koşulları: | Ex çalışır. FOB |
Yetenek temini: | 1000 set / hafta |
Motor koruması: | Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun | Kesme Hassasiyeti: | 0.1mm |
---|---|---|---|
PCB boyutu (maks): | 322 mm * 322 mm | Konumlandırma tekrarlanabilirliği: | 0,001 mm |
Görüş sistemi: | CCD AOTU ofseti | Bilgisayar: | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
mil: | 50000rpm/dak | Kesme Hassasiyeti: | 0,01 mm |
Vurgulamak: | PCB Depaneling Router,PCB Ayırıcı Makinası |

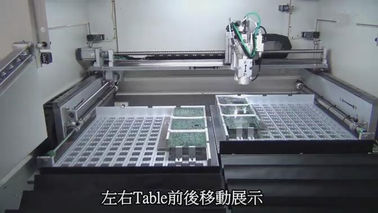

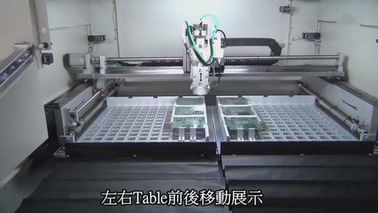

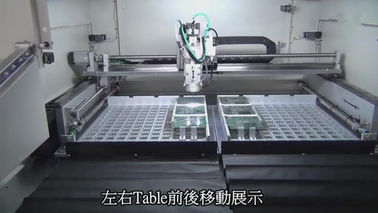

Sert Baskılı Devre Kartı için Otomatik Pnömatik CNC PCB Router
Makine Parçaları Listesi
I. Donanım |
|
MİLİ |
Morning Star iş mili ve invertör |
CCD |
Sony 520 serisi endüstriyel kameralar |
LENS |
Bilgisayar EX2C |
Vida |
TBI Hassas zemin vidalı ithalatı |
Kılavuz |
HIWIN genişletme İthal lineer kılavuz ray |
MOTOR |
JiaBao LCF Serisi |
G/Ç KONTROL KARTI |
HFC PCI-9074 |
SÜRÜCÜ KONTROL KARTI |
HFC PCI-9074 |
G/Ç KARTI |
PCI-9074-64pcs/-38pcs |
Statik temizleme |
STATİK-ST401A Serisi |
Bilgisayar |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1GDDR/80G) |
makine arayüzü |
AOC LCD17", Logitech fare |
2. yazılım |
|
Kontrol sistemi |
Windows XP Professional (Service3,v.3244) |
Operasyon GUI'si |
Çince Windows XP |
Program düzenleme |
Çizgide |
Görüş sistemi |
CCD AOTU ofseti |
Kontrol sistemi |
F 1.0.2 sürümü |
Performans parametreleri
Etraflı |
|
Boyutlar(G*D*Y) |
1220mm*1450mm*1420mm |
Ağırlık |
550kg |
Yükseklik ofseti |
60~110mm |
Manipülatör |
|
Motor tipi |
JiaBao serisi |
Konumlandırma tekrarlanabilirliği |
0,001 mm |
Eksen çalışma alanı(max) |
680mm*360mm*50mm |
iş istasyonu |
|
PCB sabitleme |
standart, uzmanlık |
PCB yükleme/boşaltma |
Manuel |
PCB boyutu (maks) |
322 mm * 322 mm |
PCB kalın (maks) |
5 mm |
fikstür |
|
Sertlik fikstürü |
standart |
Fikstür sabitleme |
makine |
Mil Motoru |
|
Güç |
400W |
mil |
50000rpm/dak |
Korumak |
kendinden/rüzgar soğutma |
Kesiciyi değiştir |
uzmanlık |
Yönlendirme yeteneği |
|
Kesme hızı (maks.) |
100 mm/sn |
Sürüş hızı (maks.) |
3000 mm/sn |
kesim hassasiyeti |
0,01 mm |
Vakum sistemi |
|
vakum gücü |
2.2KW AC 380V |
Vakum |
çekül |
Araçlar |
|
Güç |
2.2KW AC380V |
Hava besleme |
2~5KG/cm2 |
Programlama |
|
Program düzenleme |
Çizgide |
İşlev düzenleme |
Çizgi, yay, dairesel, U-eğrisi |
Program depolama |
HDD |
Görüş sistemi |
SONE renkli CCD |
freze ofseti |
OTO |
Vakum kurulumu |
OTO |
Operasyon Monitörleri |
|
gösterge |
Gösterge Makine durumu |
alet kontrolü |
Otomatik algılama aracı ömrü, zaman testi kullanımı |
Motor koruması |
Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahip olun |
motor aşırı yükleme kontrolü |
Aşırı Yük Var, hat normal, düşük voltaj koruma fonksiyonu |
Alet kullanım süresi |
Otomatik algılama aracı ömrü, |
Veri istatistiği |
Ayrı tahta modeli, ayırma sayımı, çeşitli sayım yöntemleri |
Hata kaydı |
Yazılım, makinelerin tüm alarmlarını otomatik olarak hafızasına kaydeder |
III.Kesinlik |
|
Eksen hassasiyeti |
0,001 mm |
Kesme hassasiyeti |
0.1mm |
IV.Emniyet |
|
Çalışma alanı koruması |
Dört mühürlü koruma ile |
Kapı sensörü |
Ön ve arka güvenlik kapısı mikro anahtar sensörü (isteğe bağlı) |
Acil durdurma düğmesi |
|
İşlev Açıklaması
