Ana sayfa ÜrünlerOtomatik kayar kapı Motor

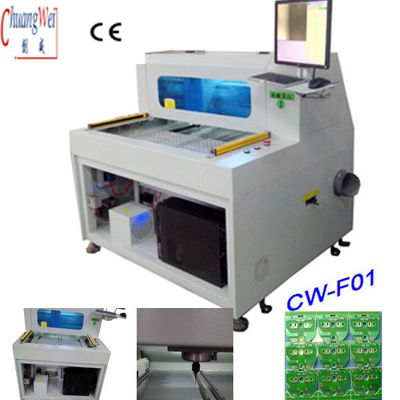

Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling

Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling

  • Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling
  • Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling
  • Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling
Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Chuangwei pcb separator
Sertifika: CE and GMC
Model numarası: CW-F01
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım
Fiyat: Negotiable
Ambalaj bilgileri: KONTRPLAKLAR HARF
Teslim süresi: 5-7days sonra ödeme almak
Ödeme koşulları: T/t, Western Union
Yetenek temini: 80 setleri / yıl
İletişim
Detaylı ürün tanımı
Yükseklik ofseti: 60-110mm Konumlandırma tekrarlanabilirliği: 0,001 mm
Eksen çalışma alanı (maks): 680mm*360mm*50mm Mil: 50000rpm/dak
Korumak: kendini/rüzgar soğutma İsim: PCB yönlendirici
Vurgulamak:

pcb montaj makinesi

,

Metal kesme makinası



0.001mm Eksen Hassasiyetinde Bilgisayar Endüstrisi İçin PCB Depaneling



Donanım


SPINDLE Morning Star iş mili ve invertör
CCD : Sony 520 serisi endüstriyel kameralar
LENS : Bilgisayar EX2C
Vida : TBI Precision taşlanmış vidalı mil ithalatı
Kılavuz : HIWIN genişletme İthal lineer kılavuz rayı
MOTOR : JiaBao LCF Serisi
G/Ç KONTROL KARTI: HFC PCI-9074
SÜRÜCÜ KONTROL KARTI: HFC PCI-9074
G/Ç KARTI : PCI-9074-64 adet/-38 adet
Statik temizleme : STATIC-ST401A Serisi
Bilgisayar: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G)
Makine arabirimi: AOC LCD17", Logitech fare



yazılım


Kontrol sistemi: Windows XP Professional (Service3,v.3244)
Operasyon GUI: Çince Windows XP
Program düzenleme: Satır içi
Görüş sistemi: CCD AOTU ofseti

Kontrol sistemi: F 1.0.2 versiyonu



Performans parametreleri



Etraflı
Boyutlar (G*D*Y): 1220mm*1450mm*1420mm
Ağırlık : 550KG
Yükseklik ofseti: 60~110mm
Manipülatör
Motor tipi: JiaBao serisi
Konumlandırma tekrarlanabilirliği : 0.001mm
Eksen çalışma alanı(maks): 680mm*360mm*50mm
iş istasyonu
PCB sabitleme: standart, uzmanlık
PCB yükleme/boşaltma: manuel
PCB boyutu (maks): 322mm*322mm
PCB kalınlığı (maks): 5mm
Fikstür
Sertlik bağlama: standart
Fikstür sabitleme: makine
Mil Motoru
Güç : 400W
Mil : 50000rpm/dak
Koruma: kendinden/rüzgar soğutma
Kesiciyi değiştir: Uzmanlık
Yönlendirme yeteneği
Kesme hızı(maks.) : 100mm/s
Sürüş hızı(maks.) : 3000mm/s
Kesme hassasiyeti : 0.01mm
Vakum sistemi
Vakum gücü:2.2KW AC 380V
vakum çekül
Araçlar
Güç : 2.2KW AC380V
Hava beslemesi: 2~5KG/cm2



Programlama


Program düzenleme: Satır içi
Fonksiyon düzenleme: Çizgi, yay, daire, U-eğrisi
Program depolama: HDD
Görüş sistemi: SONE renkli CCD
freze ofseti: OTOMATİK
Vakum ayarı: OTOMATİK
Operasyon Monitörleri
Gösterge : Gösterge Makine durumu
takım kontrolü: Otomatik algılama takım ömrü, zaman testinin kullanımı
Motor koruması: Aşırı ısınma, aşırı yük, düşük voltaj koruma fonksiyonuna sahiptir
motor aşırı yükleme kontrolü : Aşırı Yük var, hat normal, düşük voltaj koruma fonksiyonu
Takım kullanım süresi : Otomatik algılama takım ömrü ,
Veri istatistiği: Ayrı pano modeli, ayırma sayısı, çeşitli sayma yöntemleri
Hata kaydı : Yazılım, makinelerin tüm alarm hafızasını otomatik olarak kaydeder
III.Kesinlik
Eksen hassasiyeti : 0.001mm
Kesme hassasiyeti : 0.1mm
IV.Emniyet
Çalışma alanı koruması: Dört sızdırmaz koruma ile
Kapı sensörü: Ön ve arka güvenlik kapısı mikro şalter sensörü (isteğe bağlı)
acil stop butonu



 3.Fonksiyon Açıklaması



1) X10 yakınlaştırma görüntüsü, programlamayı kolaylaştırır ve nokta ayarının doğruluğunu artırır



Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 0



2) İki kayar tabla, daha iyi üretkenlik için yapıştırma süresini azaltmak üzere aynı anda içeri ve dışarı hareket sağlar.



Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 1





3) AUTO MARK ofset sistemi.CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir

Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 2

4) Yönlendirme ucu otomatik olarak kalkar ve bir sonraki programlanan noktaya kaydırılır, ardından yönlendirme ucunun ömrünü uzatmak için kesilir

5) Güvenlik kapısı endüstri tasarımı



Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 3



6) CCD görüntüsü, kesmeden önce gereksiz hataları azaltmak için yolu veya yönlendirmeyi kontrol edebilir ve simüle edebilir


Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 4



4.Uygulama



Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 5

delmek

 Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 6



Müşteri Geri Bildirimi



Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 7

Bilgisayar Endüstrisi için 0.001mm Eksen Hassasiyetinde PCB Router Depaneling 8





Neden biz



1. Denizaşırı makinelere hizmet verebilecek mühendisler.

Mühendisler, makine eğitimi yapmak ve teknik destek sunmak için yabancı ülkelere gönderilebilir.


2. Olgun teknik ve işlemenin öncüsü, yüksek kaliteli makineler yapar.


Güney Çin'deki en büyük fabrikada, PCB ayırıcı makineler ve lehimleme makinelerinde 12 yıllık deneyime sahibiz.pcb yönlendirici makinesi


Ar-Ge ekibimiz, pazar geliştirme trendini karşılamak için mevcut makineleri sürekli olarak yükseltiyor.


3. Etkili müşteri hizmetleri.pcb yönlendirici makinesi


Hepimiz birlikte, bireysel olarak herhangi birimizden daha güçlü ve daha akıllıyız.Başarılı olmak için sorumluluk üstlenmeli, meslektaşlarımızla ve departmanlarla işbirliği yapmalı, birbirimizle etkili bir şekilde iletişim kurmalı, coşkuyu beslemeli ve karar alma sürecine katılmalıyız.Müşteriler tarafından kolayca ulaşılabilir olmak ve sorunlarını çözmek için hızlı cevaplar vermek ve müşteriler için değer yaratmak.


4. Aksesuarlar hariç makineler için bir yıl garanti.b yönlendirici makinesi


Sağlam çerçeve konstrüksiyonu ve Japon çelik bıçakları, denizaşırı müşteriler tarafından iyi değerlendirildi ve tanındı.Garanti kapsamında değiştirilecek parçaları ücretsiz olarak sunuyoruz, müşterilerin yalnızca navlun ücretini ödemesi gerekiyor.


Görevimiz:


Devam eden PCB endüstrisi PCB ayırıcı teknolojik yenilik, daha fazla değer yaratmak için müşterilerin başarıya ulaşmasını sağlar


Vizyonumuz:


PCB endüstrisinde dünyanın önde gelen PCB ayırıcı çözüm sağlayıcıları olmak.pcb yönlendirici makinesi
