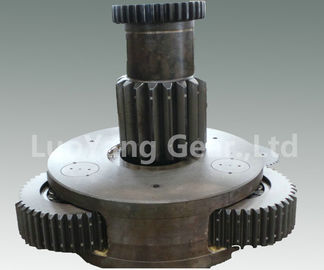

Tarımsal Şanzıman Redüktörü için Büyük Boyutlu Düşük Hassas Planet Redüktör / dişli kutusu

Özellikler:

Ürüne Genel Bakış:

1, planet dişli redüksiyon, P serisinin modüler tasarımı, müşteri ihtiyaçlarına göre kombine edilebilir,

2, involüt planeter dişli iletimi ile redüktör, iç, dış meshing, güç bölme rasyonel kullanımı,

3, dişli karbürasyon söndürme tedavisini benimser, sert ve aşınma dirençli yüzey, ısıl işlem sonrası dişli taşlama, gürültüyü azaltmak, verimliliği artırmak ve tüm makinenin hizmet ömrünü artırmak.

4, dişli hafif ağırlık, küçük hacim, şanzıman oranı geniş, yüksek verim, kararlı çalışma, düşük gürültü, güçlü uyum. Redüktör, metalürji endüstrisinde, madencilikte, nakliye, elektrik enerjisi, enerji, yapı malzemeleri, hafif sanayi, ulaşım vb. Kaldırmada yaygın olarak kullanılmaktadır.

Ürün Özellikleri:

1, planet dişli redüktör, P serisi, iç, dış dişli, güç bölünme rasyonel kullanımı ile involüt planet dişli transmisyon. Hafif, küçük hacimli, geniş iletim oranı, yüksek verimlilik, kararlı çalışma, düşük gürültü, güçlü adaptasyon özelliklerine sahiptir.

2, kutu sünek dökme demir, büyük ölçüde sertliği ve kutunun şokunu artırmak yapılmıştır.

3, giriş yöntemleri: eşmerkezli mil girişi, helisel dişli, konik dişli, helisel dişli, konik dişli girişi.

4, çıkış modları: iç spline tipi, içi boş mil shrink disk, dış spline tipi, düz mil anahtarı.

5, kurulum: yatay monte, dikey olarak monte edilmiş, tork kolu montajı.

6, modüler tasarım kullanımı, müşteri ihtiyaçlarına göre kombine edilebilir.

7 ve R serisi, K serisi kombinasyonu daha büyük bir oran elde edebilirsiniz.

Uygulanabilir koşullar:

1, Redüktör dişli çember hızı 10 m / s'den fazla değil ..

2, Giriş mili hızı 1500 rpm'den fazla değil.

3, Redüktör çalışma ortamı sıcaklığı -40 ° C - + 45 ° C.

4, Redüktör pozitif olabilir, ters iki çalıştırmak için.

Sertleşmiş redüktör, metalurji, madencilik, kaldırma, nakliye, çimento, inşaat, kimya, tekstil, baskı ve boyamada yaygın olarak kullanılmaktadır.

Saha sertleştirilmiş redüktör, farmasötik vb. Sertleşmiş redüktör, bir güç aktarma mekanizması, dişli hızı dönüştürücü, motor dönüş sayısı azaltma dönüş sayısı ve daha büyük tork aygıtı elde edilir. Sertleşmiş redüktör nispeten sofistike bir makinadır, 1500rpm'den fazla olmayan yüksek hızlı şaft hızı, 20m / s'den fazla dişli çevresel hız için uygun olmayan torku artırmak, hızı düşürmek amacıyla kullanmak için kullanın, çevre çalışma ortam sıcaklığı -40 ° C ila 45 ° C.

Yüksek dişli, diş yüzey sertliği, CNC taşlama teknolojisi, yüksek hassasiyet, iyi temas, yüksek aktarma verimliliği, kararlı çalışma, düşük gürültü, küçük hacim, hafiflik, uzun servis gibi karbon tutuşumlarından sonra yüksek dayanımlı düşük karbonlu alaşımlı çelik ile sertleştirilmiş redüktör dişlisi Yaşam, yüksek taşıma kapasitesi; İnceleme kaldırılması kolay, kurulumu kolaydır.

1, merkez mesafe, orta yükseklik, sürücü numarası önceliği, öncelik numarası sisteminden daha öncelikli.

2, dişli parametreleri, bilgisayar tarafından yapı optimizasyonu tasarımı.

3, vites taşlama taşlama ve sönme sonra yüksek mukavemetli düşük karbonlu alaşımlı çelikten yapılmış dişli. Diş yüzeyinin sertliği yüksektir, dişli kutusu, uluslararası standartta sınıf6'ya kadar hassas.

4, yüksek iletim verimliliği, düşük gürültü.

Özellikleri
1. Dişli, karbonlama ve söndürme yoluyla yüksek dayanımlı düşük karbonlu alaşımlı çelikten yapılmıştır. Diş yüzeyinin sertliği HRC58-62'ye ulaşabilir. Tüm dişli NC diş taşlama sürecini adapte eder, yüksek doğruluk ve temas performansı iyi
2. Şanzıman verimliliği tek aşamada yüksek,% 96.5'ten fazla çift aşamalı,% 93'ün üzerinde üç kademeli,% 90 daha fazla
3. Pürüzsüz ve kararlı çalışan, düşük ses
4. Kompakt, hafif, uzun ömürlü, yüksek taşıma kapasitesi
5. Kolay sökülüp, muayene edin ve monte edin.

Montaj konumu

1. Dişli kutuları yatay veya dikey olarak monte edilebilir. İsteğe bağlı olarak başka düzenlemeler de mümkündür.

2.Bu dişli redüktörü dış dişli, involütik sarmal dişli silindirik dişli redüktörüdür.

3. Metalurji mayınlarının nakliye çimento mimarisi kimyasal tekstil baskı ve boyama ilaçları vb alanlarına yaygın olarak uygulanmaktadır.

Hız redüktörünün uygun kapsamı aşağıdaki gibidir
1. Yüksek hızlı şaftın dönüşü 1500rpm'den fazla olmamalıdır.
2. Dişli şanzımanının çevresel hızı 20 saniyeden fazla olmamalıdır.
3. Çalışma ortamının sıcaklığı 40 ila 45 derece olmalıdır. 0 ° C'nin altındaysa, çalıştırmadan önce, yağlama yağı önceden 0 ° C'nin üzerine kadar ısıtılmalıdır. Bu hız düşürücü saat yönünde ve saat yönünün tersinde çalıştırılabilir.
